7ab Musikklasse

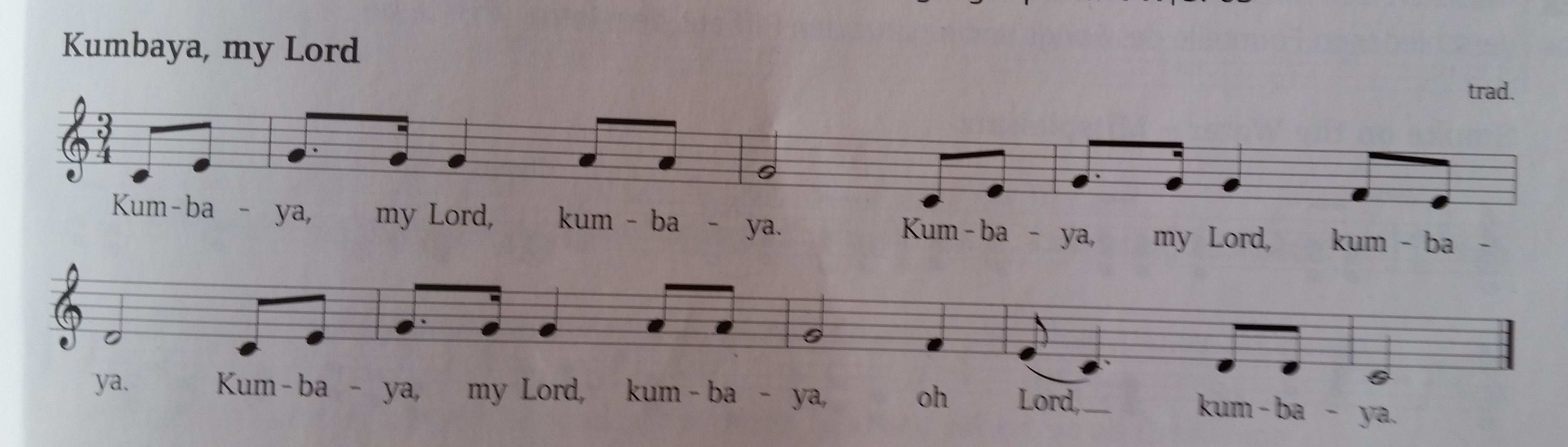

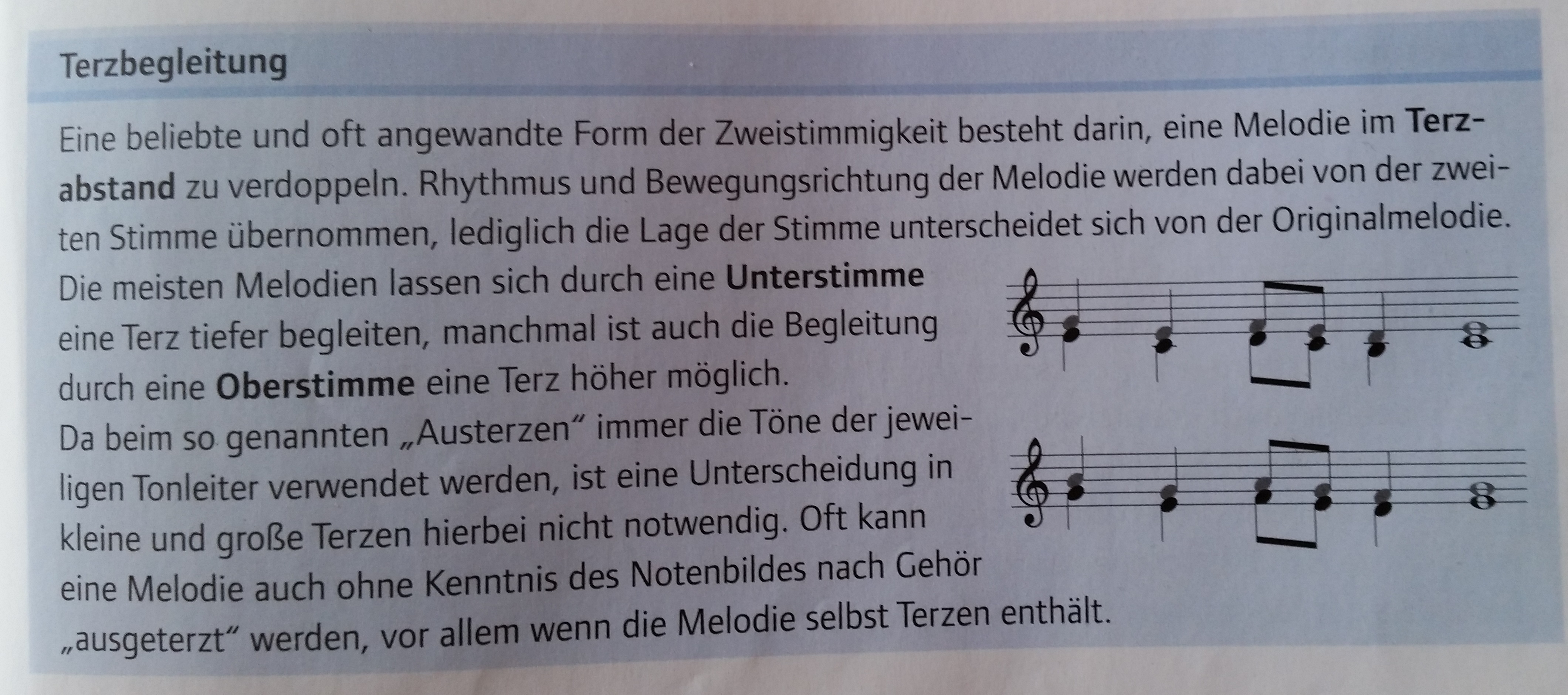

Hier sind die Noten für die Hausaufgabe. Wer noch mal etwas Input braucht, bediene sich. Hausaufgabe ist:

• Schreibe für DEIN Instrument eine zweite Stimme zur Melodie. Wenn Du ein transponierendes Instrument spielst, gebe ich mich mit einer Transposition der ersten Stimme in Deine Tonart zufrieden.

9 Diff Naturwissenschaften

Es gab eine Frage, die ich hier beantworten möchte:

Frage: Im Video wird gesagt, dass die n- Dotierung zu einem positiven Ion wird, die p- Dotierung zu einem negativen Ion wird (s. Bild 1,2). Doch auf dem AB steht bei „a: stromloser Fall“, dass die n- Dotierung negativ ist, und die p- Dotierung positiv(s. Bild 3)!

Antwort: Das ist nur auf den ersten Blick ein Widerspruch. Die n-Dotierung bringt ein Elektron zuviel in Bezug auf die Bindung (5 statt 4) mit ein. Das Atom ist aber elektrisch neutral, denn es besitzt eine genau ausgleichende Anzahl positiver Kernladungen. Die Dotierung ist insofern negativ, dass nun ein Elektron (negativ) frei (nicht gebunden) "herumirrt". Wenn es dann (z.B. durch Diffusion beim Aufbau der Sperrschicht) das 5-wertige Atom verlässt, ist dieses dann ein positives Ion: ein Atom, dem zu seiner Neutralität dieses (fünfte) Elektron fehlt. Das Vorzeichen ist immer eine Frage des Betrachters. Wenn Du 5 Euro ausgibst, ist das für Dich ein Verlust, für den Empfänger ein Gewinn. Für p-Dotierung gilt das oben Stehende entsprechend, nur dass das "Loch" beim dreiwertigen Atom ein Elektron "einfängt", womit das Fremdatom zu einem negativ geladenen Ion wird.

• Auf http://www.allgemeinbildung.ch/fach=mat/=mat.htm findet ihr (ggf. ein bisschen herunterscrollen) die Rubrik "Zahlen, Zeichen und Symbole".
  Aufgaben mit angehängtem "b" sind im 'Bingo'-Stil (richtige Zahl klicken), bei "s" muss sortiert werden und "k" liefert Euch Kreuzworträtsel.
  Dort sind folgende Übungs-Gruppen interessant für Euch:
  • Binäre Zahlen bis 100
  • Binäre Zahlen
  • und (weniger intensiv) Hexadezimale Zahlen bis 100.
• Einen Überblick über die Logikbausteine gibt der Wikipedia-Artikel https://de.wikipedia.org/wiki/Logikgatter. Haltet Euch nicht zu sehr mit dem Text auf, auch wenn der sicherlich interessant ist, er ist für die Arbeit nicht relevant. Wichtig ist die Tabelle "Typen von Logikgattern und Symbolik", dort speziell die Spalten "Name", "IEC 60617-12 : 1997" und "Wahrheitstabelle". Die anderen Spalten dürft ihr ignorieren.
• Eine Übung für die Logikgatter gibt es hier: http://www.nachlesen.com/dokuwiki/_media/physik-ag:uebungen_logikgatter.pdf. Eine Lösung zu den beiden Aufgaben im verlinkten Dokument habe ich inzwischen auch erstellt: uebungen_logikgatter_loesung.pdf
• Ein Erklärvideo zum Spannungsteiler: https://www.youtube.com/watch?v=4uVtdMMtblA

• Das Video über "Dotierung von Halbleitern" findet ihr unter https://www.youtube.com/watch?v=t2CV-_oiM40
• Das Video zur Funktionsweise einer Halbleiterdiode wohnt hier: https://www.youtube.com/watch?v=Rj4VyzkfLLQ
• Die Videos zum Transistor:
  • https://www.youtube.com/watch?v=3WftQdffkgM (Achtung: technische Stromrichtung entgegengesetzt zur Elektronen-Flussrichtung!)
  • https://www.youtube.com/watch?v=EYTKQ3dkQ0w

• Ein Logik-Simulator, mit dem man in Excel digitale Schaltungen simulieren kann.

Q1 Physik

Link zu einer Seite über Interferenz am Einzelspalt

Hier ein interaktives Experiment dazu.
